Тренажер
«Виртуальная котельная» (Boiler plant simulator 2.0.)
5 000 ₽
30 000 ₽
О приложении
Свидетельство о регистрации программы для ЭВМ 2023664248 от 03.07.2023 г.
Максимальная версия тренажера для обучения и проверки знаний персонала эксплуатирующего водогрейные котельные, а также студентов высших и среднеспециальных учебных заведений.
Режимы изучения и экзамена.
25 сценариев эксплуатации.
Цена указана для физических лиц при покупке через сайт.
Перед покупкой убедитесь, что ваш компьютер соответствует минимальным системным требованиям
Режимы изучения и экзамена.
25 сценариев эксплуатации.
Цена указана для физических лиц при покупке через сайт.
Перед покупкой убедитесь, что ваш компьютер соответствует минимальным системным требованиям
Об объекте
Объектом моделирования является водогрейная котельная.
В ней установлено два основных котла мощностью по 418 кВт и один летний котел мощностью 154 кВт.
Тепловая нагрузка - 600 кВт на отопление и 100 кВт на ГВС.
Основное топливо – природный газ с давлением на вводе 25 кПа.
Резервное топливо – дизтопливо. Оно подается самотеком из резервуара, установленного вне котельной.
Дымоудаление осуществляется за счет естественной тяги через трехствольную дымовую трубу высотой 15м.
На котельной предусмотрена система химводоподготовки за счет автоматической системы на основе Na -катионирования.
Циркуляцию теплоносителя в подающем и обратном трубопроводе обеспечивает группа сетевых насосов: два основных и один – летний.
В ней установлено два основных котла мощностью по 418 кВт и один летний котел мощностью 154 кВт.
Тепловая нагрузка - 600 кВт на отопление и 100 кВт на ГВС.
Основное топливо – природный газ с давлением на вводе 25 кПа.
Резервное топливо – дизтопливо. Оно подается самотеком из резервуара, установленного вне котельной.
Дымоудаление осуществляется за счет естественной тяги через трехствольную дымовую трубу высотой 15м.
На котельной предусмотрена система химводоподготовки за счет автоматической системы на основе Na -катионирования.
Циркуляцию теплоносителя в подающем и обратном трубопроводе обеспечивает группа сетевых насосов: два основных и один – летний.
Перечень сценариев
Раздел «Пуск и останов»
1) Первичный пуск котельной после монтажа.
2) Пуск летом на газовом топливе.
3) Пуск летом на резервном топливе.
4) Пуск котельной зимой на газовом топливе.
5) Пуск котельной зимой на резервном топливе.
6) Останов котельной зимой на газовом топливе.
7) Останов котельной зимой на резервном топливе
Раздел «Эксплуатация»
8) Включение дополнительного котла при работе на газовом топливе.
9) Включение дополнительного котла при работе на дизельном топливе.
10) Перевод в резерв второго котла при работе на газовом топливе.
11) Перевод в резерв второго котла при работе на дизельном топливе.
12) Перевод работы котельной с зимнего на летний режим с пуском котла малой мощности.
13) Регулирование температуры воды в подающей линии в соответствии с температурным графиком.
Раздел «Аварийные ситуации».
14) Нет напряжения на вводе в котельную.
15) Авария котла № 1 (работа на газовом топливе).
16) Авария котла № 2 (работа на газовом топливе).
17) Авария котла № 3 (работа в летнем режиме, на газовом топливе).
18) Авария рециркуляционного насоса № 1 (работа на газовом топливе).
19) Авария рециркуляционного насоса № 2 (работа на газовом топливе).
20) Авария рециркуляционного насоса № 3 (работа на газовом топливе).
21) Авария сетевого насоса (работа на газовом топливе в зимнем режиме).
22) Авария насоса подпитки (работа на газовом топливе в зимнем режиме).
23) Утечка газа в котельной (работа в зимнем режиме).
24) Загазованность в котельной по углекислому газу (работа на газовом топливе в зимнем режиме).
25) Загазованность в котельной парами дизельного топлива (работа в зимнем режиме).
1) Первичный пуск котельной после монтажа.
2) Пуск летом на газовом топливе.
3) Пуск летом на резервном топливе.
4) Пуск котельной зимой на газовом топливе.
5) Пуск котельной зимой на резервном топливе.
6) Останов котельной зимой на газовом топливе.
7) Останов котельной зимой на резервном топливе
Раздел «Эксплуатация»
8) Включение дополнительного котла при работе на газовом топливе.
9) Включение дополнительного котла при работе на дизельном топливе.
10) Перевод в резерв второго котла при работе на газовом топливе.
11) Перевод в резерв второго котла при работе на дизельном топливе.
12) Перевод работы котельной с зимнего на летний режим с пуском котла малой мощности.
13) Регулирование температуры воды в подающей линии в соответствии с температурным графиком.
Раздел «Аварийные ситуации».
14) Нет напряжения на вводе в котельную.
15) Авария котла № 1 (работа на газовом топливе).
16) Авария котла № 2 (работа на газовом топливе).
17) Авария котла № 3 (работа в летнем режиме, на газовом топливе).
18) Авария рециркуляционного насоса № 1 (работа на газовом топливе).
19) Авария рециркуляционного насоса № 2 (работа на газовом топливе).
20) Авария рециркуляционного насоса № 3 (работа на газовом топливе).
21) Авария сетевого насоса (работа на газовом топливе в зимнем режиме).
22) Авария насоса подпитки (работа на газовом топливе в зимнем режиме).
23) Утечка газа в котельной (работа в зимнем режиме).
24) Загазованность в котельной по углекислому газу (работа на газовом топливе в зимнем режиме).
25) Загазованность в котельной парами дизельного топлива (работа в зимнем режиме).
Минимальные и рекомендуемые системные требования
Минимальные требования:
Процессор: от Intel(R) Pentium(R) CPU N3700 @ 1.60GHz 1.60 GHz
Оперативная память: от 4 Гб
Видеокарта: интегрированная, от NVIDIA GeForce 930M.
Память: 500 Мб свободного места на диске
64-разрядная операционная система Windows
Оптимальные требования:Процессор: от Intel(R) Pentium(R) CPU N3700 @ 1.60GHz 1.60 GHz
Оперативная память: от 4 Гб
Видеокарта: интегрированная, от NVIDIA GeForce 930M.
Память: 500 Мб свободного места на диске
64-разрядная операционная система Windows
Процессор: от intel(r) core i5 8250U3
Оперативная память: от 16 гб
Видеокарта: AMD Radeon Vega 8 или от Nvidia GeForce GTX 1050
Память: SSD 512 Гб
64-разрядная операционная система Windows

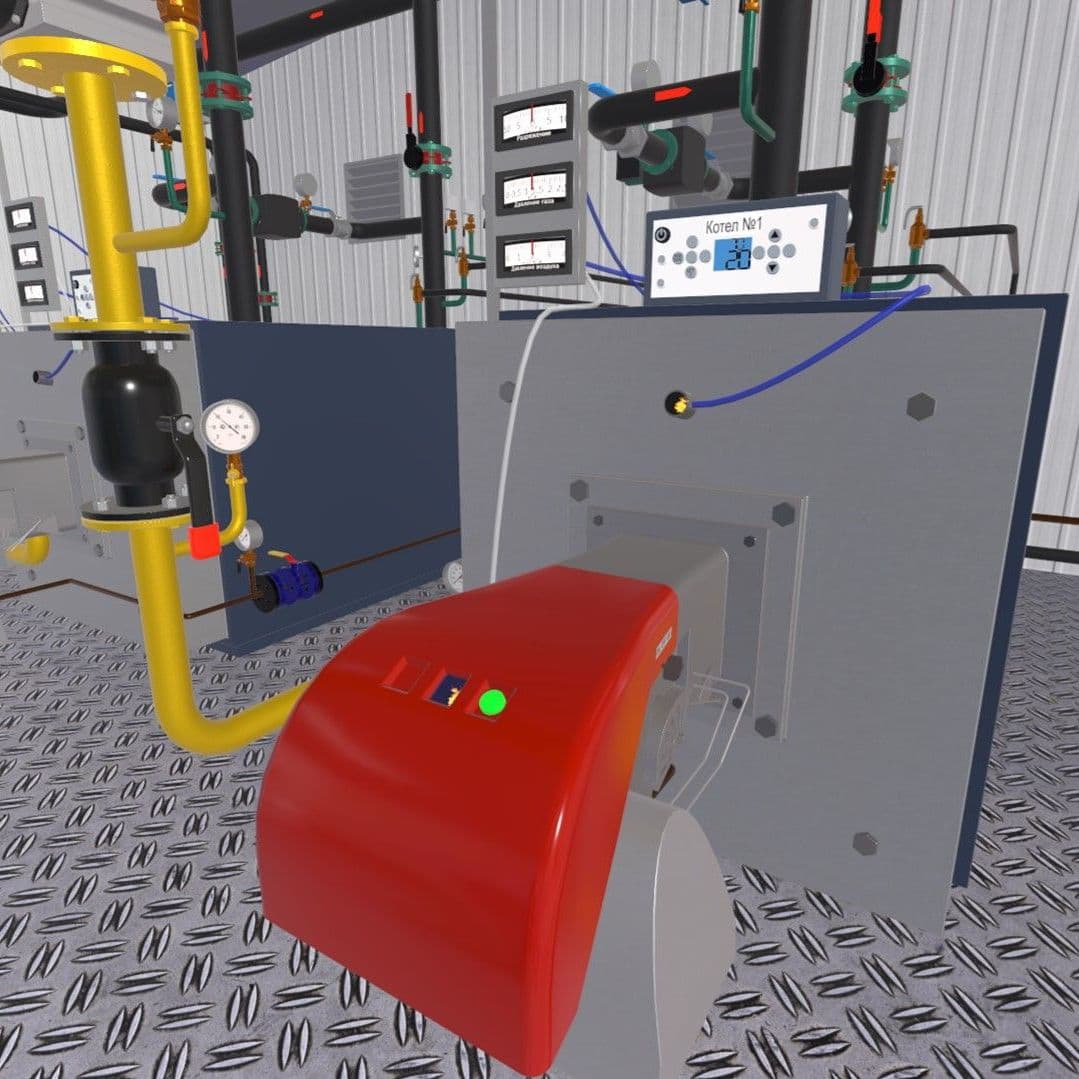

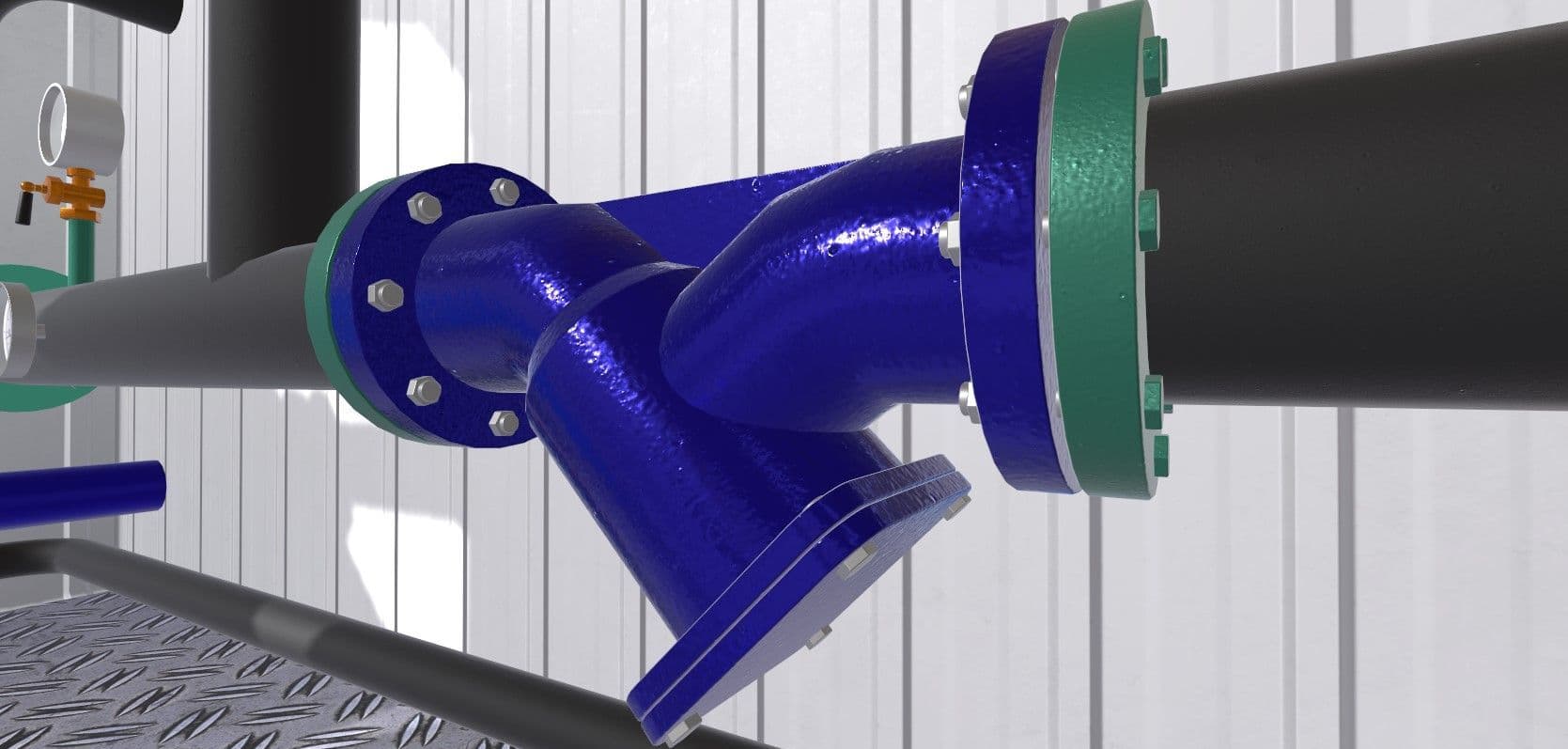

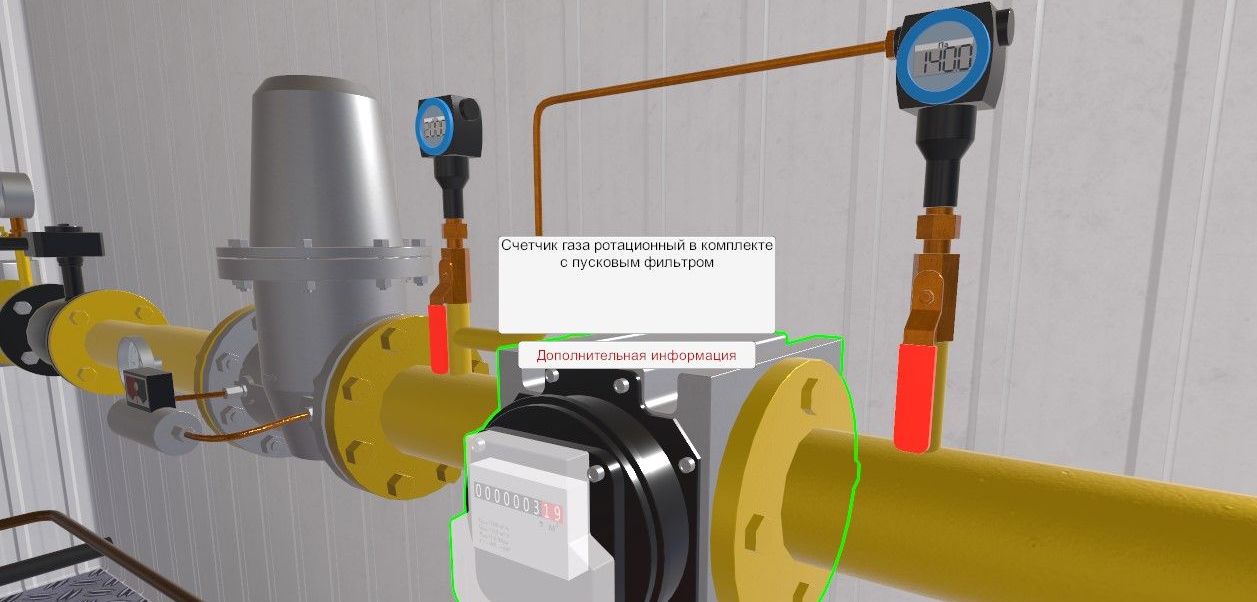

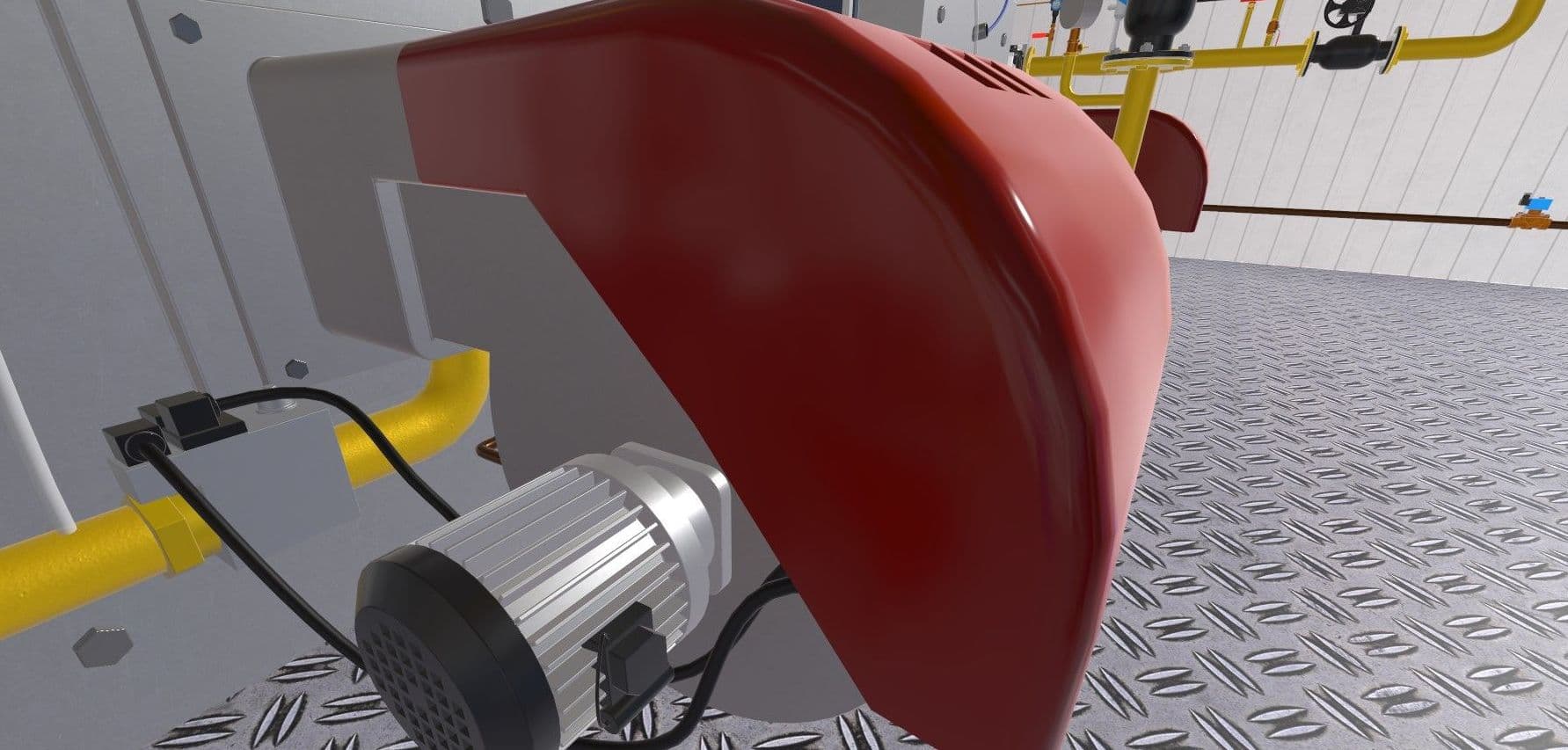

Галерея
Документы
Видео локации
Тренажер «Виртуальная котельная»
(Boiler plant simulator 2.0.)
Тренажер за 5 шагов
1
Выберите тренажер из каталога
и проверьте технические требования к вашему ПК
2
Перейдите в корзину. Она появится справа
и укажите электронную почту
и укажите электронную почту
3
Ознакомьтесь с офертой
и оплатите по СБП или банковской картой
4
Получите на почту сразу чек
и в течении суток (обычно быстрее) установочный файл и инструкции
5
Обучайтесь
и получайте удовольствие!
Наши партнеры и клиенты
Приложением уже пользуются студенты-теплоэнергетики и инженеры на производстве
